電照3面ベローズ｜入稿データの作成について

表現出来ること

電照3面ベローズは3方向（左端・中央・右端）でそれぞれ異なるデザインにチェンジングすることが出来ます。また「CL」というレイヤーの中にデータを入れることにより、どの位置からでも常時見えるデザインを設定することが出来ます。

表現できないこと

電照3面ベローズは中央から見えるときはバックライトの光によって表現しています。光の表現と同じく白く光らせることは出来ますが、黒く光らせることは出来ません。例えば「端から見るときは白で中央から見る時は黒になる」などの表現は出来ません。

左右から見るときのデザイン	中央から見るときのデザイン
一般的な印刷と同じです。	光やモニター画面と同じく最も光っているのが白色、全く光らないのが黒色になります。黒色（光らない部分）は逆光効果が薄れ、左右のデザインが干渉し混ざって見える場合があります。

データの配置と実際の見え方

データの配置例

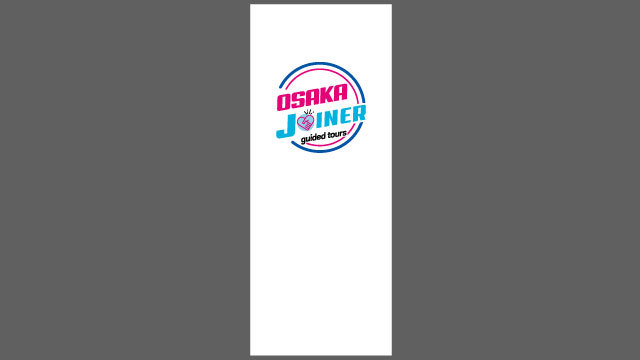

CLレイヤー

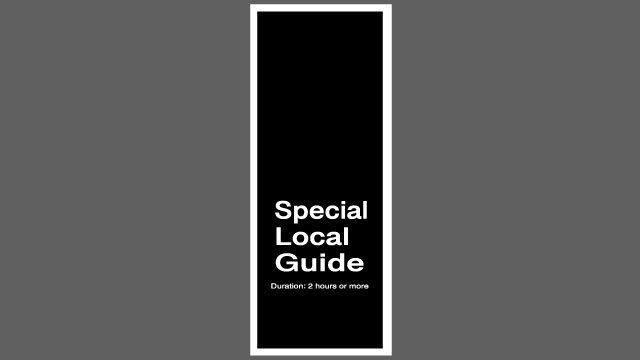

Lレイヤー

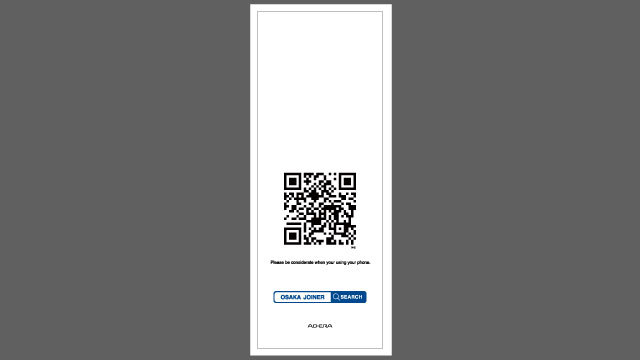

Cレイヤー

Rレイヤー

どの角度からも見せるデータは「CL」レイヤーに、左からのみ見えるデータは「L」、右からのみ見えるデータは「R」、中央で見えるデータは「C」に配置します。

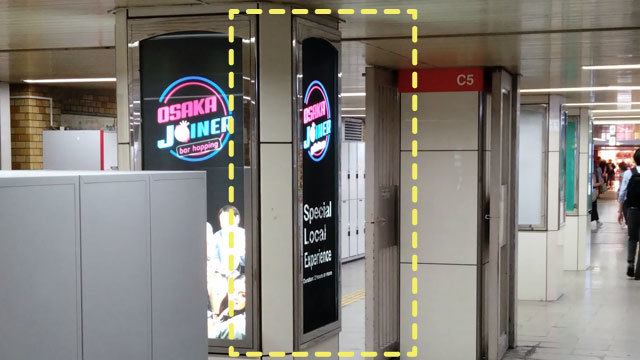

実際の見え方

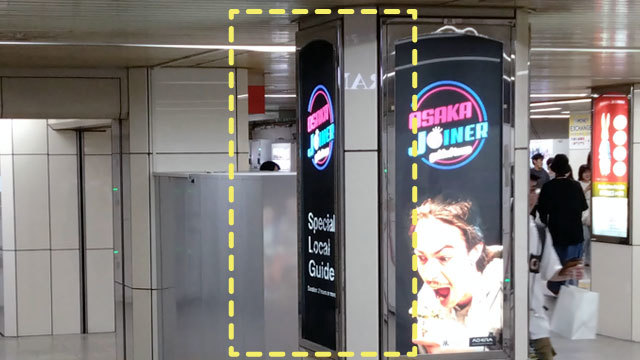

左からの見え方

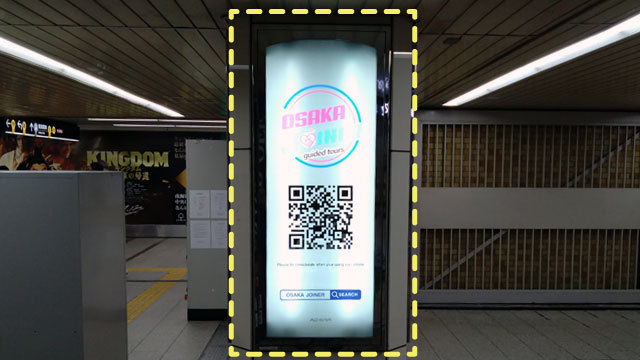

中央からの見え方

右からの見え方

上部のロゴマーク部分は「CL」レイヤーに入っているためどの角度からも見えています。下部のデータは「L」レイヤー、「R」レイヤー、「C」レイヤーに配置されており、それぞれ角度によって見え方が変わります。

Illustrator AI形式でのデータ作成について

基本的なデータ作成はIllustrator AI形式で行います。aiファイルで作成してください。

アートボード

アートボードは1つのみ使用でき、アートボードの中に複数のデータ、複数のトリムマーク（トンボ）を配置できます。アートボードの高さはトンボを含め「h2520mm」以内で作成ください。

カラーモード

カラーモードはCMYKカラーにしてください。RGB、特色カラーは使用しないでください。

文字、フォント

必ずアウトライン化を行ってください。ギミックの性質上、表面にストライプがあるため「CL」レイヤー以外の文字の大きさは50pt程度以上を推奨いたします。

解像度

出力物がB1サイズ以内の場合は原寸300dpiが目安、A0サイズ以上の場合は原寸72～150dpiが目安です。解像度300dpi以下の場合は画像が鮮明に印刷できない場合がございます。

ラスタライズ

印刷時に反映されないことがあるため、不透明度、乗算や加算、背景透過、ドロップシャドウ、ぼかし等　透明効果は使用しないでください。ラスタライズ処理をして画像化に変えてから入稿してください。「P」、「T」レイヤー以外はラスタライズ（ビットマップ化）してください。
ラスタライズ（ビットマップ化）の方法

保存

aiファイルで保存しファイル名は英数表記にしてください。

レイヤーについて

すべて半角の大文字で「P」、「T」、「CL」、「R」、「L」、「C」というレイヤー名の6つのレイヤーを作成してください。

※レイヤー名に「」は不要です。

※ 「T」や「CL」レイヤーに配置するデータがない場合でもレイヤーは必ず作成してください。

※各データは必ず該当するレイヤーに配置してください。

レイヤーの順序

必ず上から順に「P」、「T」、「CL」、「R」、「C」、「L」に並べてください。

ロック

レイヤーのロックは必ず外してください。

レイヤー名：P

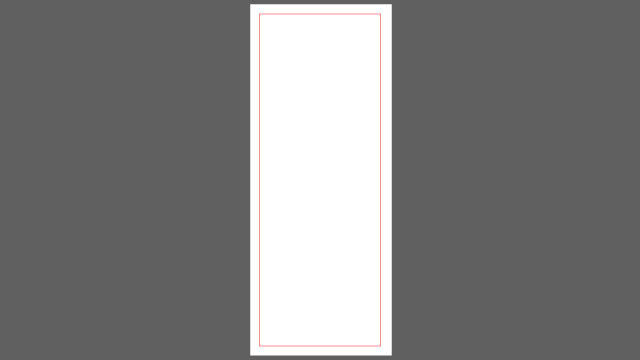

「P」レイヤーを作成し、塗り足し部分までを長方形ツールを使用し枠で囲んでください。囲った範囲内でストライプ状の凸面が形成され、凸面によってデザインのチェンジングが可能になります。

注意点	Pレイヤーの囲みは、塗り足し部分含みトンボより内側にしてください。

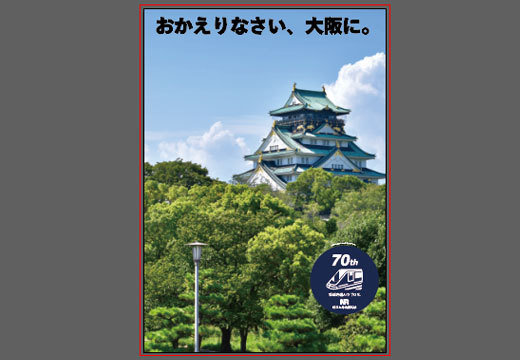

良い例

Pレイヤーの囲みが、塗り足し部分含みトンボより内側にある。

悪い例

Pレイヤーの囲みに塗り足し部分が入っていない。

悪い例

Pレイヤーの囲みとアートボードが同じサイズ。

悪い例

Pレイヤーの囲みが長方形でない。

※画像内の緑線はアートボード領域、赤線はストライプの入る領域（Pレイヤーの囲み）とします。

レイヤー名：T

「T」レイヤーを作成しトンボ（トリムマーク）を配置してください。トンボ不要な時でも「T」レイヤーは作成し表示させてください。

レイヤー名：CL

「CL」レイヤーを作成し常に見せておきたい絵柄や文字を配置してください。小さな文字やデザインが見えやすくなります。このレイヤー内のデータにはストライプ状の凸面が形成されず一般的な印刷と同じフラットな部分になります。

見え方	「CL」に配置されたデータは常に見えています。「CL」レイヤーに配置されたデータと重なる部分の「R」「C」「L」のデータは見ることは出来ません。
注意事項	透明効果は使用しないでください。フォントサイズは7pt以上にしてください。

見え方

「CL」に配置されたデータは常に見えています。「CL」レイヤーに配置されたデータと重なる部分の「R」「C」「L」のデータは見ることは出来ません。

注意事項

透明効果は使用しないでください。

フォントサイズは7pt以上にしてください。

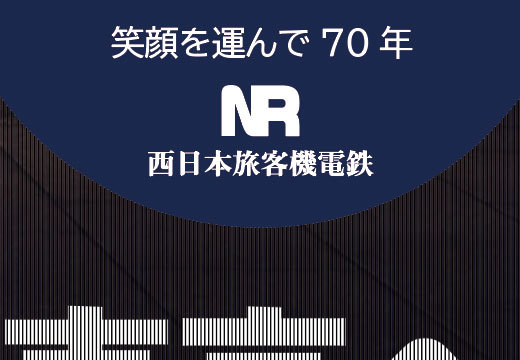

CLレイヤーにはストライプ状の凸面がありません。

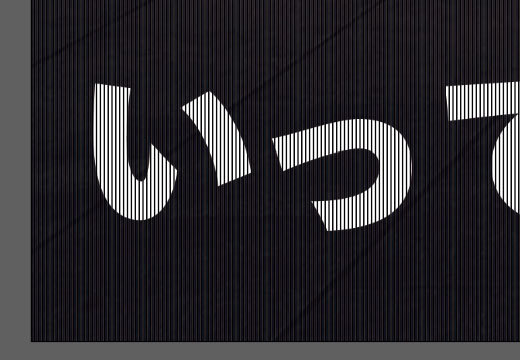

CLレイヤー以外はストライプ状の凸面があります。

CLレイヤーのデータは常に見えています。

レイヤー名：R

「R」レイヤーを作成し右から見える絵柄を配置してください。

仕上がり	ストライプ状の凸面の右側にデザインが配置されます
このレイヤーのフォントサイズ	50pt以上（線幅1.2mm） ※50pt以下での生産が必要な場合はご相談ください

レイヤー名：L

「L」レイヤーを作成し左から見える絵柄を配置してください。

仕上がり	ストライプ状の凸面の左側にデザインが配置されます
このレイヤーのフォントサイズ	50pt以上（線幅1.2mm） ※50pt以下での生産が必要な場合はご相談ください

レイヤー名：C

「C」レイヤーを作成し中央から見える絵柄を配置してください。

仕上がり	ストライプ状の凸面と凸面の間の底面にデザインが配置されます
このレイヤーのフォントサイズ	50pt以上（線幅1.2mm） ※50pt以下での生産が必要な場合はご相談ください

その他のデータ作成について（Illustrator AI形式以外）

データが画像のみの場合、Illustrator AI形式以外でもご入稿いただけます。

対応フォーマット

PSD形式、TIFF形式、JPEG形式

データ

右側から見えるデータ、左側から見えるデータ、中央から見えるデータの3種類のデータを用意してください。

※各データ名称に仕様（右、左、中央）を明記してください

※3種類のデータは全く同じ大きさにしてください。異なるサイズのデータは承ることが出来ません。

注意点

入稿データそのままで出力いたします。ご入稿いただいたデータが小さい、解像度が荒いなどの原因によって、出力結果の画像が荒くなることがありますのでご注意ください。
